深溝球軸承工作原理 深溝球軸承類型

深溝球軸承是滾動軸承中最為普通的一種類型。基本型的深溝球軸承由一個外圈，一個內圈、一組鋼球和一組保持架構成。深溝球軸承類型有單列和雙列兩種，深溝球結構還分密封和開式兩種結構，開式是指軸承不帶密封結構，密封型深溝球分為防塵密封和防油密封。

　　深溝球軸承工作原理

　　深溝球軸承主要承受徑向載荷，也可同時承受徑向載荷和軸向載荷。當其僅承受徑向載荷時，接觸角為零。當深溝球軸承具有較大的徑向游隙時，具有角接觸軸承的性能，可承受較大的軸向載荷，深溝球軸承的摩擦系數很小，極限轉速也很高。

　　深溝球軸承構造

　　深溝球軸承結構簡單，與別的類型相比易于達到較高的制造精度，所以便于成系列大批量生產，制造成本也較低，使用極為普遍。深溝球軸承除基本型外，還有各種變型結構，如：帶防塵蓋的深溝球軸承，帶橡膠密封圈的深溝球軸承，有止動槽的深溝球軸承，有裝球缺口的大載荷容量的深溝球軸承，雙列深溝球軸承。

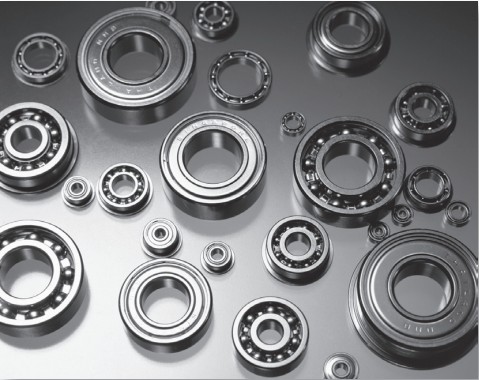

　　深溝球軸承類型

　　1、單列深溝球軸承

　　2、帶防塵蓋的單列深溝球軸承

　　3、帶防塵蓋、密封圈的單列深溝球軸承

　　4、外圈上有止動槽及止動環的單列深溝球軸承

　　5、有裝球缺口的深溝球軸承

　　6、雙列深溝球軸承

　　按照深溝球軸承的大小尺寸可以分為：

　　(1)微型軸承----公稱外徑尺寸范圍為26mm以下的軸承;

　　(2)小型軸承----公稱外徑尺寸范圍為28-55mm的軸承;

　　(3)中小型軸承----公稱外徑尺寸范圍為60-115mm的軸承;

　　(4)中大型軸承----公稱外徑尺寸范圍為120-190mm的軸承

　　(5)大型軸承----公稱外徑尺寸范圍為200-430mm的軸承;

　　(6)特大型軸承----公稱外徑尺寸范圍為440mm以上的軸承。
