LM行程襯套

LM行程襯套是一種直線導向器，其限位行程可以為旋轉和往復運動提供滾動導向。LM行程襯套摩擦系數極小，能夠提供緊湊型高精度導向機制，而價格適中。

LM行程襯套 ST 型

有標準型和密封墊片型，每型分為輕負荷用和中負荷用 2 種。

型號一覽
ST, ST-B, ST…UU, ST…UUB, STI

微型行程單元MST型

使用滾珠的精密滾動軸承，可實現直線運動和旋轉運動及其復合運動。

型號一覽
MST, M, S, T

滾珠襯套用保持器KS/BS型

這種球保持器主要用于精密沖壓模具的導柱的引導部，能夠很容易地跟蹤高速往復運動。

型號一覽
KS, BS

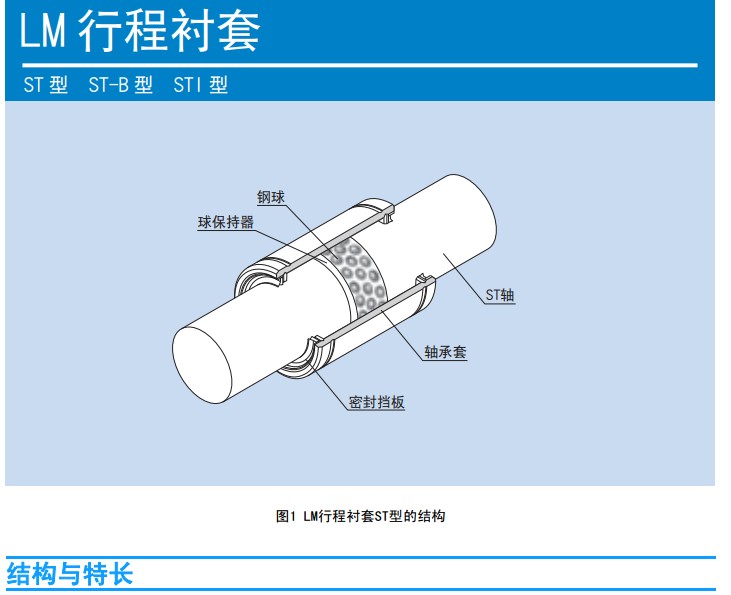

ST型在如圖1所示的經精密研磨的圓筒形軸承套之中,組裝有球保持器和鋼球。鋼球以交錯形式排列,以

便均勻地承受負荷。球保持器采用經過鉆孔的保持器 ,以重量輕而具有高剛性的輕合金制造 ,并能夠跟隨高速運動。另外，在軸承套內表面的兩邊裝有止推環和止動環,以防止球保持器超出范圍。

此結構使旋轉運動、往復運動和復合運動均具有較小的摩擦系數。ST 型的行程長度最高可達球保持器

在軸承套內運行范圍的2倍。

由于能以低價格獲得高精度 , 因此該型號得到廣泛的應用 , 例如沖壓式沖模、印刷機械的油墨滾筒部、沖床的工件卡盤單元、沖床送料機、放電加工機的機頭、卷筒校正器、紡織機、失真測量設備、光學測量設備主軸以及各種復印機等。
